产品尺寸

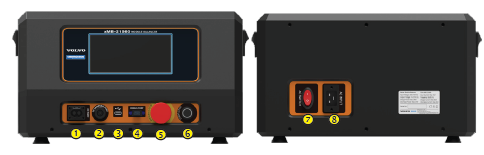

动力电池模组均衡仪产品外形尺寸为450355252mm，外形如下图所示：
接口信息
线缆连接
设备的前面板和背部都有线缆连接端口，所有接线端处均有明确的标识。请按照标识指示先正确连接背部的AC电源线缆，并打开电源开关。
备注：请在每次开机前确认急停开关处于复位状态，否则设备不能正常启动。

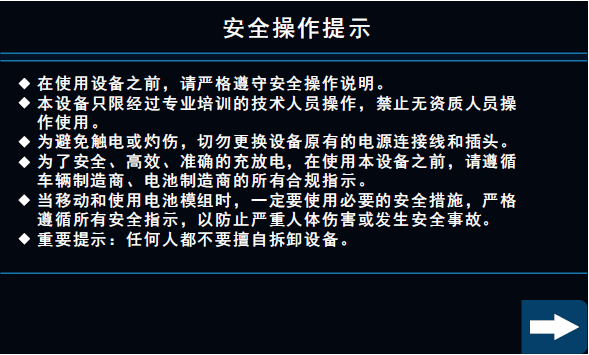

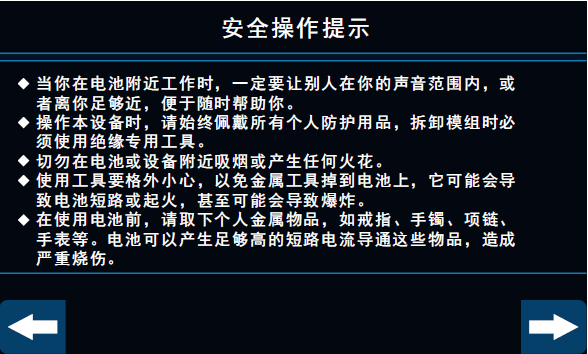

屏幕启动及安全提示
设备AC电源接通后，屏幕会出现安全操作提示，操作过程中会触碰到高压线缆，务必仔细阅读安全提示，并在连接高压线缆时注意佩戴绝缘手套、护目镜等安全防护用品。
危险：
所有的操作和接线工作必须由具备高压作业资质的人员完成，确保所有电气安装符合电气安装标准。为了确保安全运行，要求正确的接地，并提供正确的短路保护；
必须佩戴个人安全防护用品，如绝缘手套、护目镜等；
万一周围起火，立即按下急停按钮并切断输入电源，并立即使用干粉灭火器进行灭火，若使用液体类灭火器可能会有触电危险；
液体或者外来其他物体绝对不允许进入设备内部。

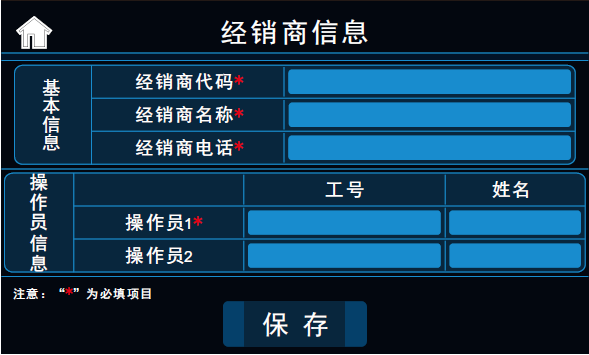

经销商信息设置
第一次运行设备时，屏幕会提示完善经销商信息，这些信息请务必正确填入。如需修改经销商信息，也可通过主菜单——系统设置——经销商信息路径进行修改。
主菜单
主菜单共分为模组均衡、运输放电、模组诊断、历史记录和系统设置等功能，根据软件配置不同，主菜单显示的功能模块会有所差异。
